TPA减速机,TPU减速机,TPS减速机

平面二次包络减速机TPS/TPU/TPA

摘要:
TPU平面包络环面蜗杆减速机(JB/T9051-1991)为平面一次包络蜗杆传动。中心距:100、125、160、200、250、315、400、500。速比:10、12.5、16、20、25、31.5、40、50、60。平面包络环面蜗杆减速机是一种新兴的传动装置,其承载能力大,传动效率高,结构紧凑、合理。
我要询盘

TPU平面包络环面蜗杆减速机(JB/T9051-1991)为平面一次包络蜗杆传动。中心距:100、125、160、200、250、315、400、500。速比:10、12.5、16、20、25、31.5、40、50、60。平面包络环面蜗杆减速机是一种新兴的传动装置,其承载能力大,传动效率高,结构紧凑、合理。这种减速机可以广泛地应用于各种传动机械中的减速传动,如冶金、矿产、起重、化工、建筑、橡塑、船舶等行业以及其它机械设备上,适用工作环境温度为-40℃~+40℃,输入轴转速不大于1500转/分,蜗杆轴可正反两方向旋转。此减速机是按照中华人民共和国机械行业标准JB/T9051——1999《平面包络环面蜗杆减速机》设计制造。

这种蜗轮减速机可以广泛地应用于各种传动机械中的减速传动,如冶金、矿产、起重、化工、建筑、橡塑、船舶等行业以及其它机械设备上,适用工作环境温度为-40℃~+40℃,输入轴转速不大于1500转/分,蜗杆轴可正反两方向旋转。此减速机是按照中华人民共和国机械行业标准JB/T9051——1999《平面包络环面蜗杆减速机》设计制造。TP型平面包络环面蜗杆减速机(JB/T9051-1991)为平面一次包络蜗杆减速机传动。中心距:100、125、160、200、250、315、400、500。速比:10、12.5、16、20、25、31.5、40、50、60。平面环面包络蜗杆减速机是一种新兴的传动装置,其承载能力大,传动效率高,结构紧凑、合理。

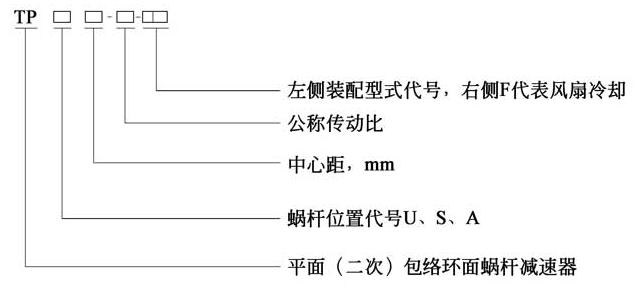

    型号与标记示例
    1  型号


    2  标记示例
    例 蜗杆在蜗轮之下, 中心距为200mm, 公称传动比为10, 第二种装配型式, 有风扇冷却的平面
包络环面蜗杆减速器:
                                 减速器 TPU200 - 10 - 2F JB/T 9051—1999

中心距a                           (mm)

型号 中心距a
TPG 第一系列 80 100
第二系列
TPU 第一系列 125 160 200 250 315 400 500
第二系列 140 180 224 280 355 450
TPS 第一系列 125 160 200 250 315 400 500
第二系列 140 180 224 280 355 450
TPA 第一系列 125 160 200 250 315 400 500
第二系列 140 180 224 280 355 450
 注:优先选用第一系列,表中第二系列的中心距仅提出型式规格。
减速器的公称传动比i
型      号 TPG      TPU       TPS        TPA
公称传动比i 10 12.5 16 20 25 31.5 40 50 63

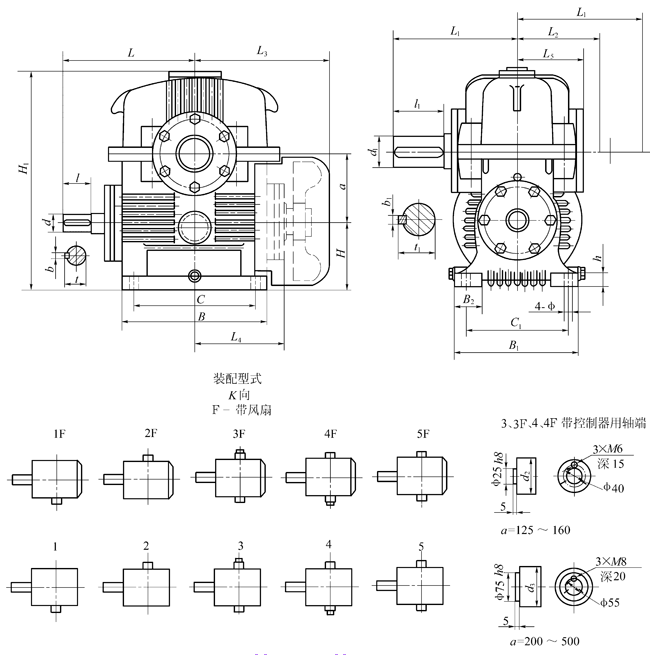

TPU二次包络环面蜗杆减速机外形安装尺寸:


型号 a B B1 B2 C C1 H H1 h L L1 L2 L3 L4 L5 l l1 d d1 d2 b b1 t t1 Ф 质量(kg)
TPU125 125 300 300 70 250 250 125 422 30 307 320 185 280 217 175 82 140 40 70 80 12 20 43 74.5 19 157
TPU160 160 380 375 100 320 310 160 540 40 375 375 210 360 280 190 82 170 50 85 95 14 25 53.5 90 24 258
TPU200 200 450 450 125 370 370 200 650 40 420 400 235 435 345 225 82 170 55 95 110 16 28 59 101 28 475
TPU250 250 600 550 150 500 450 225 820 50 530 495 290 520 408 270 105 210 65 120 140 18 32 69 127 35 800
TPU315 315 720 590 120 630 500 280 990 65 630 600 360 605 492 345 130 250 80 140 160 22 36 85 148 39 1100
TPU400 400 850 720 160 750 620 320 1200 75 720 720 425 692 540 405 165 300 100 180 200 28 45 106 190 48 2150
TPU500 500 1060 900 200 920 760 400 1490 90 850 840 495 845 680 488 165 350 110 200 240 32 45 117 210 56 3600

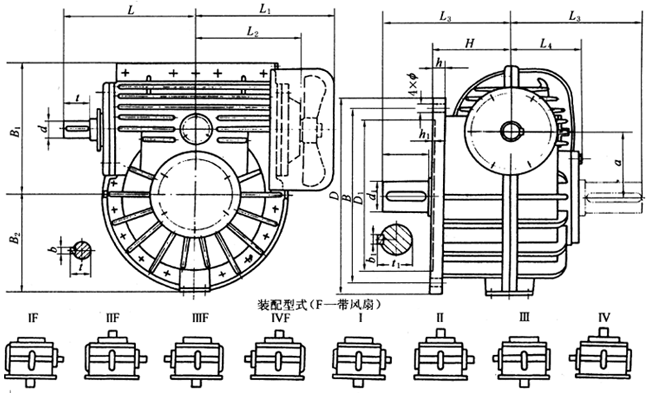

TPS环面包络减速机外形安装尺寸


型号 a (Ф) D (Ф) D1 h1 (Ф) B B1 B2 H L L1 L2 L3 L4 l l1 d d1 b b1 t t1 h Ф 质量 (kg)
TPS125 125 380 280 6 330 265 193 180 307 280 203 320 175 82 140 40 70 12 20 43 74.5 25 19 170
TPS160 160 530 380 10 470 338 268 200 375 365 280 375 190 82 170 50 85 14 25 53.5 90 40 24 290
TPS200 200 650 480 10 580 405 335 250 425 436 330 400 210 82 170 55 95 16 28 59 101 40 32 530
TPS250 250 800 600 12 700 495 400 280 530 520 406 495 270 105 210 65 120 18 32 69 127 50 35 930
TPS315 315 920 710 15 820 623 460 355 630 605 492 600 340 130 250 80 140 22 36 85 148 65 39 1300
TPS400 400 1100 850 15 1000 740 550 420 720 692 540 720 405 165 300 100 180 28 45 106 190 75 48 2450
TPS500 500 1340 1060 20 1200 920 675 530 850 845 680 840 488 165 350 110 200 32 45 117 210 90 56 3850

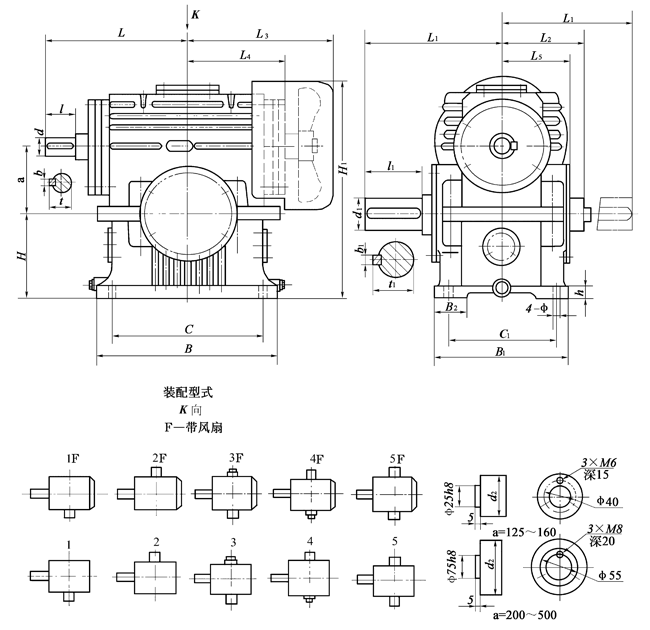

TPA包络减速机外形尺寸

型号 a B B1 B2 C C1 H H1 h L L1 L2 L3 L4 L5 l l1 d d1 d2 b b1 t t1 Ф 质量(kg)
TPA125 125 360 300 50 310 250 180 438 30 307 320 185 280 217 175 82 140 40 70 80 12 20 43 74.5 19 165
TPA160 160 460 320 80 400 260 225 550 40 375 375 210 365 280 190 82 170 50 85 95 14 25 53.5 90 24 285
TPA200 200 540 400 100 450 320 250 658 40 420 400 265 436 345 224 82 170 55 95 110 16 28 59 101 28 510
TPA250 250 720 480 120 620 380 315 792 50 530 495 290 520 406 270 105 210 65 120 140 18 32 69 127 35 900
TPA315 315 850 600 140 750 500 400 1000 65 630 600 360 605 492 345 130 250 80 140 160 22 36 85 148 39 1250
TPA400 400 950 720 170 850 620 500 1200 75 720 720 425 690 540 410 165 300 100 180 200 28 45 106 190 48 2300
TPA500 500 1180 900 200 1040 760 630 1530 90 850 840 495 845 680 488 165 350 110 200 240 32 45 117 210 56 3700
